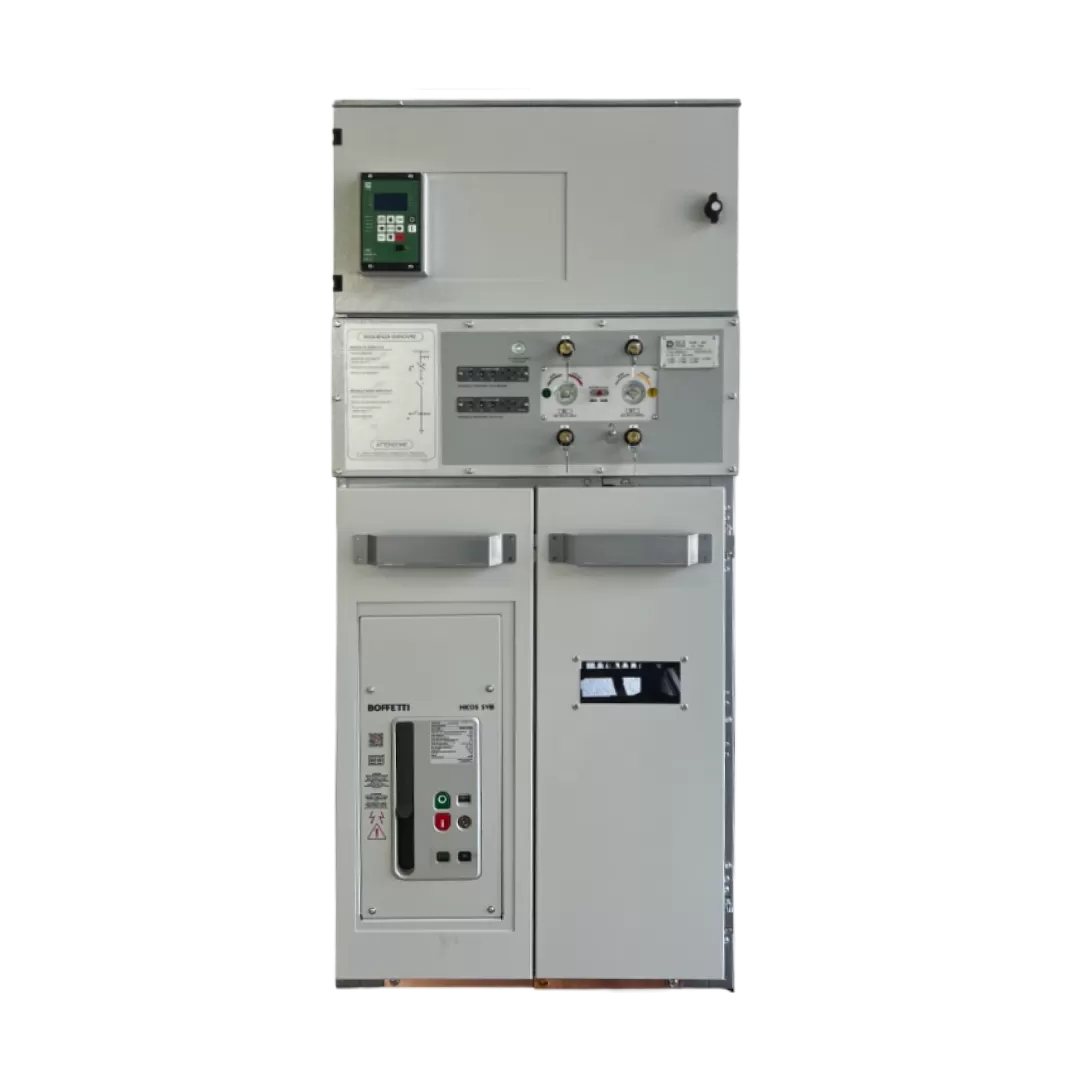

Caratteristiche tecniche

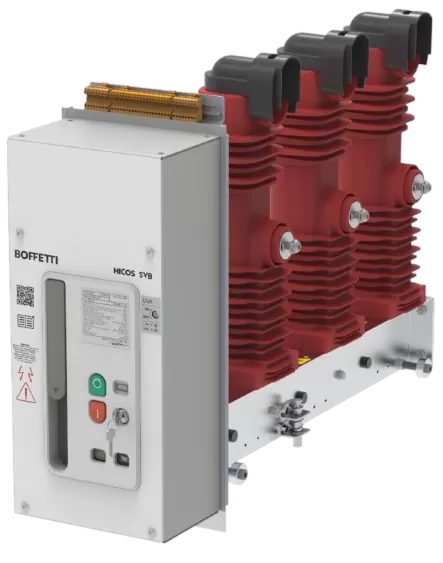

| Interruttore |
Circuit-breaker |
HICOS |
SVB 12 |
SVB 17 |
SVB 24 |
| Tensione nominale |
Rated Voltage |
Ur (kV) |
12 |
17,5 |
24 |
| Frequenza nominale |
Rated frequency |
Fr (Hz) |
50/60 |
| Tensione di tenuta |
Rated withstand voltage |
|
|
|
|
| - Verso massa e tra le fasi |
- Towards earth and between phases |
Ud (kV) |
28 |
38 |
50 |
| - Tra i contatti aperti |
- Between open contacts |
Ud (kV) |
32 |
45 |
60 |
| Tensione di tenuta ad impulso |
Impulse withstand voltage |
|
|
|
|
| - Verso massa e tra le fasi |
- Towards earth and between phases |
Up (kV) |
75 |
95 |
125 |
| - Tra i contatti aperti |
- Between open contacts |
Up (kV) |
85 |
110 |
145 |
| Corrente nominale |
Rated normal current |
IR (A) |
630 |
1250 (2) |
630 |
1250 (2) |
630 |
1250 (2) |
| Corrente di breve durata |
Rated short time current |
Isc(kA) 1s |
16-20-25 |
| Corrente di picco (50 / 60 Hz) |
Peak current (50 / 60 Hz) |
Ip (kAc) |
40-50-62,5 / 41,6-52-65 |
| Sequenza operazioni |
Operation sequence |
|
O-0,3s - CO - 15s - CO |
| Durata totale di interruzione |
Total breaking time |
(ms) |
50 - 80 |
| Classe durata elettrica |
Electrical duration class |
|
E2 |
| Classe durata meccanica |
Mechanical duration class |
|
M2 (10000) |
| Potere di interruzione linee a vuoto |
No-load lines breaking capacity |
(A) |
10 |
| Potere di interruzione cavi a vuoto |
No-load cables breaking capacity |
(A) |
31,5 |
| Temperatura di servizio |
Service temperature |
(°C) |
-5 ÷ 50 |
| Temperatura di stoccaggio |
Storage temperature |
(°C) |
-40 ÷ +70 |
| Temperatura media 24h |
Average temperature 24h |
(°C) |
35 |
| Altitudine massima (s.l.m.) |
Maximum altitude (a.s.l.) |
m |
1000 (1) |
Grado di protezione dispositivi
di comando |
Operation devices protection
degree |
|
IP3X |
| Aspettativa di vita |
Life expectation |
(anni/years) |
40 |
| Compatibilità elettromagnetica |
IEC standards electromagnetic
compatibility |
|
• |
(1) Per installazioni superiori a 1000 m s.l.m. consultateci. / For installations above 1000 m a.l.m. consult us.
(2) 1250 A a richiesta / 1250 A on request.
